200 mm due assi 3 sensori pod elettro ottico per la sorveglianza e il riconoscimento

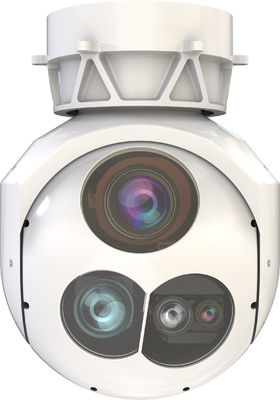

Questo EO Pod è un'unità a due assi e due fotogrammi, dotata di una telecamera TV con zoom ottico continuo di 30x, un impianto di imaging a infrarossi raffreddato a media onda e un illuminatore laser.Comprende moduli anti-lattenza integratiIl QG-200T è utilizzato prevalentemente in applicazioni di sorveglianza quali imaging, rilevamento, posizionamento, guida, tracciamento,e riconoscimento di oggetti a terraLa sua progettazione si rivolge a una vasta gamma di operazioni, tra cui ispezione della linea, indagine sugli incidenti, risposta alle emergenze, raccolta di prove da parte delle forze dell'ordine,nonché le attività antiterrorismo e antirumore.

Parametro dei sensori elettro-ottici per la sorveglianza e il riconoscimento degli oggetti



Servo		Televisione
Distanza di marcia N×360°		Gruppo	00,4 μm 0,9 μm
Intervallo di inclinazione -120°/40°		Rapporto di risoluzione	1920×1080
consistenza nella precisione ≤ 100urad ((2°/1Hz,1°/2Hz fluttuazione di frequenza)		Distanza focale	F=4,3 ∼129 mm
Accuratezza di misurazione angolare ≤1mrad		Angolo di visione	630,7° ∼ 2,3°
Velocità angolare ≥ 60°/s		Zoom ottico	30X
Accelerazione angolare ≥ 150°/s2		Distanza di rilevamento	Uomo 6 km, veicolo 15 km.
Tracciamento di singoli oggetti		Distanza di riconoscimento	Uomo 2 km, veicolo 8 km.
Obiettivo Tipo obiettivi generici		IR
Rate di tracciamento ≥32 pixel/quadro		Gruppo	3 μm5 μm
Frequenza di aggiornamento ≥50FPS		Tempo di raffreddamento	≤ 6 minuti
Tracciamento di oggetti multiplin		Rapporto di risoluzione	640×512
Oggetto Tipo umano, veicolo, navi, aerei		Pixel	15 μm
Richiamo ≥ 90%		Distanza focale	Zoom di 40 ̊220 mm/F4.0
Accuratezza ≥ 80%		Angolo del campo visivo	130,75° ∼2,5°
Dimensione minima del bersaglio 32×32 @1080P		Distanza di rilevamento	Uomo 4,6 km, veicolo 20,0 km
Quantità target di tracciamento ≥ 20		Distanza di riconoscimento	Uomo 1,1 km, veicolo 5,0 km
Tasso di transizione del tracciamento ≤15%		Laser Distanza Finder
Velocità di transizione di tracciamento ≥20FPS		Gruppo	1064 nm
Dimensione dell'interfaccia		Energia di impulso	40 mJ
Dimensione ≤ Φ200 mm×260 mm		Distanze	300m 8000m
Peso ≤ 5,5 kg		Precisione di portata	± 5 m
Fornitore di energia	18°32VDC ((con capacità di protezione da picchi e sovratensioni)	Metodo e modello di codifica dell'illuminazione	Codice di frequenza preciso, con una durata di illuminazione singola non inferiore a 25 secondi (la codifica può essere impostata).
Consumo 20w ((media) 50w ((valore di picco)		Video e archiviazione
Interfaccia di comunicazione Porta seriale, 1 Gbps		Formato della foto	JPEG
Interfaccia video 1 Gbps, SDI		Formato video	MP4
Temperatura dell'ambiente		Formato di codifica	H.264H.265
Temperatura di funzionamento -40°C 60°C		Protocollo video	TS,RTSP,RTMP,UDP ecc.
Temperatura di conservazione -45°C ∼70°C		Immagazzinamento	128 GB
Impatto 20g, 11ms





Caratteristiche chiave di due assi tre sensori pod elettro-ottico per il sistema UAV

Riconoscimento di oggetti AI: riconoscimento umano, veicolo, nave e bersaglio
Blocco assistito dall'IA: riconoscimento e tracciamento automatici dei bersagli
AI Anti occlusione Tracking: riconoscimento di oggetti assistito Stabile Tracking Stabilità a due assi: isolamento completo del movimento angolare del vettore
Fotografia e registrazione con due sensori: supporta l'analisi successiva
Stabilizzazione dell'immagine elettronica: esperienza stabile a livello di sottopixel
Ritardo anti-link: oggetti in movimento, blocco preciso
Riconoscimento e tracciamento di oggetti multipli: supporta il blocco da tastiera di oggetti e il blocco vocale di oggetti
Aggiornamento remoto della pagina Web: supporto remoto, risposta di secondo livello

Effetto di rilevazione
